The Company provides more than 200 types of thermoelectric cooling module (Peltier cooler) or TECs. Regular TEC modules operate at the maximum of 150 degrees (maximum constant working temperature of 125 degrees). These kinds of modules are suitable a wide range of cooling and heating applications, like thermoelectric cooling water cooler, personal mini cooler, wine cooler,thermoelectric refrigerator, biomedical instruments, industrial equipment, laboratory or scientific instruments.etc. Below is few of the many types of TEC modules (Peltier cooler) that are commonly used.
Type Number | Couples | Umax (V) | Imax (A) | ΔTmax (C) | Qmax (W) | L×W×H(mm) | R(Ω) |
TEC1-00703T125 | 7 | 0.85 | 3 | 67 | 1.6 | 10×10×5.4 | 0.235 |
TEC1-00704T125 | 4 | 67 | 2.2 | 10×10×4.6 | 0.17 | ||
TEC1-00705T125 | 5 | 67 | 2.8 | 10×10×4.0 | 0.13 | ||
TEC1-00706T125 | 6 | 67 | 3.3 | 10×10×3.9 | 0.11 | ||
TEC1-00707T125 | 7 | 67 | 3.9 | 10×10×3.6 | 0.09 | ||
TEC1-00708T125 | 8 | 67 | 4.4 | 10×10×3.5 | 0.085 | ||
TEC1-00709T125 | 9 | 67 | 4.9 | 10×10×3.4 | 0.08 | ||
TEC1-00710T125 | 10 | 67 | 5.8 | 10×10×3.2 | 0.06 | ||
TEC1-00712T125 | 12 | 67 | 6.8 | 10×10×3.1 | 0.055 | ||
TEC1-00715T125 | 15 | 67 | 8.1 | 10×10×3.0 | 0.045 | ||
TEC1-01503T125 | 15 | 1.8 | 3 | 67 | 3.5 | 10×20×5.4 | 0.5 |
TEC1-01504T125 | 4 | 67 | 4.7 | 10×20×4.6 | 0.37 | ||
TEC1-01505T125 | 5 | 67 | 6.1 | 10×20×4.0 | 0.28 | ||
TEC1-01506T125 | 6 | 67 | 7.2 | 10×20×3.9 | 0.24 | ||
TEC1-01507T125 | 7 | 67 | 8.5 | 10×20×3.6 | 0.2 | ||
TEC1-01508T125 | 8 | 67 | 9.5 | 10×20×3.5 | 0.185 | ||
TEC1-01509T125 | 9 | 67 | 10.5 | 10×20×3.4 | 0.17 | ||
TEC1-01510T125 | 10 | 67 | 12.5 | 10×20×3.2 | 0.13 | ||
TEC1-01512T125 | 12 | 67 | 14.6 | 10×20×3.1 | 0.12 | ||
TEC1-01515T125 | 15 | 67 | 17.5 | 10×20×3.0 | 0.1 | ||
TEC1-01703T125 | 17 | 2 | 3 | 67 | 3.9 | 15×15×5.4 | 0.57 |
TEC1-01704T125 | 4 | 67 | 5.3 | 15×15×4.6 | 0.42 | ||
TEC1-01705T125 | 5 | 67 | 6.9 | 15×15×4.0 | 0.31 | ||
TEC1-01706T125 | 6 | 67 | 8.1 | 15×15×3.9 | 0.27 | ||
TEC1-01707T125 | 7 | 67 | 9.6 | 15×15×3.6 | 0.23 | ||
TEC1-01708T125 | 8 | 67 | 10.7 | 15×15×3.5 | 0.21 | ||
TEC1-01709T125 | 9 | 67 | 11.9 | 15×15×3.4 | 0.19 | ||
TEC1-01710T125 | 10 | 67 | 14.1 | 15×15×3.2 | 0.15 | ||
TEC1-01712T125 | 12 | 67 | 16.5 | 15×15×3.1 | 0.13 | ||
TEC1-01715T125 | 15 | 67 | 19.9 | 15×15×3.0 | 0.11 | ||
TEC1-02303T125 | 23 | 2.8 | 3 | 67 | 5.3 | 15×20×5.4 | 0.77 |
TEC1-02304T125 | 4 | 67 | 7.2 | 15×20×4.6 | 0.57 | ||
TEC1-02305T125 | 5 | 67 | 9.4 | 15×15×4.0 | 0.42 | ||
TEC1-02306T125 | 6 | 67 | 11 | 15×20×3.9 | 0.37 | ||
TEC1-02307T125 | 7 | 67 | 13 | 15×20×3.6 | 0.31 | ||
TEC1-02308T125 | 8 | 67 | 14.5 | 15×20×3.5 | 0.28 | ||
TEC1-02309T125 | 9 | 67 | 16.1 | 15×20×3.4 | 0.25 | ||
TEC1-02310T125 | 10 | 67 | 19.1 | 15×20×3.2 | 0.2 | ||
TEC1-02312T125 | 12 | 67 | 22.4 | 15×20×3.1 | 0.18 | ||
TEC1-02315T125 | 15 | 67 | 26.9 | 15×20×3.0 | 0.15 | ||
TEC1-03103T125 | 31 | 3.7 | 3 | 67 | 7.2 | 20×20×5.4 | 1.04 |
TEC1-03104T125 | 4 | 67 | 9.8 | 20×20×4.6 | 0.76 | ||
TEC1-03105T125 | 5 | 67 | 12.7 | 20×20×4.0 | 0.57 | ||
TEC1-03106T125 | 6 | 67 | 14.8 | 20×20×3.9 | 0.5 | ||
TEC1-03107T125 | 7 | 67 | 260 | 20×20×3.6 | 0.41 | ||
TEC1-03108T125 | 8 | 67 | 19.6 | 20×20×3.5 | 0.38 | ||
TEC1-03109T125 | 9 | 67 | 21.7 | 20×20×3.4 | 0.34 | ||
TEC1-03110T125 | 10 | 67 | 25.8 | 20×20×3.2 | 0.28 | ||
TEC1-03112T125 | 12 | 67 | 30.2 | 20×20×3.1 | 0.24 | ||
TEC1-03115T125 | 15 | 67 | 36.2 | 20×20×3.0 | 0.21 | ||
TEC1-03503T125 | 35 | 4.2 | 3 | 67 | 8.1 | 15×30×5.4 | 1.17 |
TEC1-03504T125 | 4 | 67 | 11 | 15×30×4.6 | 0.86 | ||
TEC1-03505T125 | 5 | 67 | 14.3 | 15×30×4.0 | 0.65 | ||
TEC1-03506T125 | 6 | 67 | 16.8 | 15×30×3.9 | 0.56 | ||
TEC1-03507T125 | 7 | 67 | 19.9 | 15×30×3.6 | 0.47 | ||
TEC1-03508T125 | 8 | 67 | 22.1 | 15×30×3.5 | 0.43 | ||
TEC1-03509T125 | 9 | 67 | 24.5 | 15×30×3.4 | 0.39 | ||
TEC1-03510T125 | 10 | 67 | 29.1 | 15×30×3.2 | 0.31 | ||
TEC1-03512T125 | 12 | 67 | 34.1 | 15×30×3.1 | 0.27 | ||
TEC1-03515T125 | 15 | 67 | 40.9 | 15×30×3.0 | 0.23 | ||
TEC1-04703T125 | 47 | 5.6 | 3 | 67 | 11 | 20×30×5.4 | 1.58 |
TEC1-04704T125 | 4 | 67 | 14.8 | 20×30×4.6 | 1.16 | ||
TEC1-04705T125 | 5 | 67 | 19.2 | 20×30×4.0 | 0.87 | ||
TEC1-04706T125 | 6 | 67 | 22.5 | 20×30×3.9 | 0.76 | ||
TEC1-04707T125 | 7 | 67 | 26.7 | 20×30×3.6 | 0.63 | ||
TEC1-04708T125 | 8 | 67 | 29.7 | 20×30×3.5 | 0.58 | ||
TEC1-04709T125 | 9 | 67 | 33 | 20×30×3.4 | 0.53 | ||
TEC1-04710T125 | 10 | 67 | 39.1 | 20×30×3.2 | 0.42 | ||
TEC1-04712T125 | 12 | 67 | 45.8 | 20×30×3.1 | 0.37 | ||
TEC1-04715T125 | 15 | 67 | 55 | 20×30×3.0 | 0.32 | ||
TEC1-04803T125 | 3 | 67 | 11 | 25×25×5.4 | 1.25-1.65 | ||
TEC1-04804T125 | - | - | 4 | 67 | 14.8 | 25×25×4.6 | 1.0-1.25 |
TEC1-04805T125 | 5 | 67 | 19.2 | 25×25×4.6 | 0.8-1.0 | ||
TEC1-04806T125 | 6 | 67 | 22.5 | 25×25×4.0 | 0.7-0.8 | ||
TEC1-04807T125 | 7 | 67 | 26.7 | 25×25×3.6 | 0.6-0.7 | ||
TEC1-04808T125 | 8 | 67 | 29.7 | 25×25×3.5 | 0.55-0.6 | ||
TEC1-04809T125 | 9 | 67 | 33 | 25×25×3.4 | 0.5-0.55 | ||
TEC1-04810T125 | 10 | 67 | 39.1 | 25×25×3.2 | 0.37-0.5 | ||
TEC1-04812T125 | 12 | 67 | 45.8 | 25×25×3.1 | 0.34-0.37 | ||
TEC1-04815T125 | 15 | 67 | 55 | 25×25×3.0 | 0.3-0.34 | ||
TEC1-06303T125 | 63 | 7.5 | 3 | 67 | 14.8 | 20×40×5.4 | - |
TEC1-06304T125 | 4 | 67 | 20.1 | 20×40×4.6 | - | ||
TEC1-06305T125 | 5 | 67 | 26.1 | 20×40×4.0 | - | ||
TEC1-06306T125 | 6 | 67 | 30.1 | 20×40×3.9 | - | ||
TEC1-06307T125 | 7 | 67 | 36.1 | 20×40×3.6 | - | ||
TEC1-06308T125 | 8 | 67 | 40.2 | 20×40×3.5 | - | ||
TEC1-06309T125 | 9 | 67 | 44.6 | 20×40×3.4 | - | ||
TEC1-06310T125 | 10 | 67 | 52.9 | 20×40×3.2 | - | ||
TEC1-06312T125 | 12 | 67 | 61.9 | 20×40×3.1 | - | ||
TEC1-06315T125 | 15 | 67 | 74.3 | 20×40×3.0 | - | ||
TEC1-07103T125 | 71 | 8.5 | 3 | 67 | 16.6 | 30×30×5.4 | 2.38 |
TEC1-07104T125 | 4 | 67 | 22.4 | 30×30×4.6 | 1.75 | ||
TEC1-07105T125 | 5 | 67 | 29.1 | 30×30×4.0 | 1.31 | ||
TEC1-07106T125 | 6 | 67 | 34.1 | 30×30×3.9 | 1.14 | ||
TEC1-07107T125 | 7 | 67 | 40.3 | 30×30×3.6 | 0.95 | ||
TEC1-07108T125 | 8 | 67 | 44.9 | 30×30×3.5 | 0.87 | ||
TEC1-07109T125 | 9 | 67 | 49.8 | 30×30×3.4 | 0.79 | ||
TEC1-07110T125 | 10 | 67 | 59.1 | 30×30×3.2 | 0.64 | ||
TEC1-07112T125 | 12 | 67 | 69.2 | 30×30×3.1 | 0.56 | ||
TEC1-07115T125 | 15 | 67 | 83.1 | 30×30×3.0 | 0.48 | ||
TEC1-09503T125 | 95 | 11.4 | 3 | 67 | 22.2 | 30×40×5.4 | 3.19 |
TEC1-09504T125 | 4 | 67 | 30 | 30×40×4.6 | 2.34 | ||
TEC1-09505T125 | 5 | 67 | 39 | 30×40×4.0 | 1.75 | ||
TEC1-09506T125 | 6 | 67 | 45.6 | 30×40×3.9 | 1.53 | ||
TEC1-09507T125 | 7 | 67 | 54 | 30×30×3.6 | 1.27 | ||
TEC1-09508T125 | 8 | 67 | 60 | 30×30×3.5 | 1.17 | ||
TEC1-09509T125 | 9 | 67 | 66.7 | 30×30×3.4 | 1.06 | ||
TEC1-09510T125 | 10 | 67 | 79.2 | 30×30×3.2 | 0.85 | ||
TEC1-09512T125 | 12 | 67 | 92.6 | 30×30×3.1 | 0.74 | ||
TEC1-09515T125 | 15 | 67 | 111.2 | 30×30×3.0 | 0.64 | ||
TEC1-12703T125 | 127 | 15.2 | 3 | 67 | 29.7 | 40×40×5.4 | 4.26 |
TEC1-12704T125 | 4 | 67 | 40.1 | 40×40×4.6 | 3.12 | ||
TEC1-12705T125 | 5 | 67 | 52.1 | 40×40×4.0 | 2.34 | ||

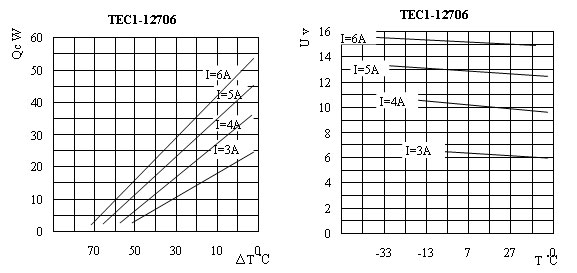

TEC1-12706T125 | 6 | 67 | 61 | 40×40×3.9 | 2.04 | ||
TEC1-12707T125 | 7 | 67 | 72.2 | 40×40×3.6 | 1.7 | ||
TEC1-12708T125 | 8 | 67 | 80.3 | 40×40×3.5 | 1.56 | ||
TEC1-12709T125 | 9 | 67 | 89.2 | 40×40×3.4 | 1.42 | ||
TEC1-12710T125 | 10 | 67 | 105.8 | 40×40×3.2 | 1.13 | ||
TEC1-12712T125 | 12 | 67 | 123.8 | 40×40×3.1 | 0.99 | ||
TEC1-12715T125 | 15 | 67 | 148.6 | 40×40×3.0 | 0.85 | ||
TEC1-16103T125 | 161 | 19.3 | 3 | 67 | 37.7 | 40×40×5.4 | 5.4 |
TEC1-16104T125 | 4 | 67 | 50.9 | 40×40×4.6 | 3.96 | ||
TEC1-16105T125 | 5 | 67 | 66 | 40×40×4.0 | 2.96 | ||
TEC1-16106T125 | 6 | 67 | 77.3 | 40×40×3.9 | 2.58 | ||
TEC1-16107T125 | 7 | 67 | 91.5 | 40×40×3.6 | 2.16 | ||
TEC1-16108T125 | 8 | 67 | 101.8 | 40×40×3.5 | 1.98 | ||
TEC1-16109T125 | 9 | 67 | 113 | 40×40×3.4 | 1.8 | ||
TEC1-16110T125 | 10 | 67 | 134.2 | 40×40×3.2 | 1.44 | ||
TEC1-16112T125 | 12 | 67 | 137 | 40×40×3.1 | 1.26 | ||
TEC1-16115T125 | 15 | 67 | 188.4 | 40×40×3.0 | 1.08 | ||
TEC1-16103T125 | 161 | 19.3 | 3 | 67 | 37.7 | 45×45×5.4 | 5.4 |
TEC1-16104T125 | 4 | 67 | 50.9 | 45×45×4.6 | 3.96 | ||
TEC1-16105T125 | 5 | 67 | 66 | 45×45×4.0 | 2.96 | ||
TEC1-16106T125 | 6 | 67 | 77.3 | 45×45×3.9 | 2.58 | ||
TEC1-16107T125 | 7 | 67 | 91.5 | 45×45×3.6 | 2.16 | ||
TEC1-16108T125 | 8 | 67 | 101.8 | 45×45×3.5 | 1.98 | ||
TEC1-16109T125 | 9 | 67 | 113 | 45×45×3.4 | 1.8 | ||
TEC1-16110T125 | 10 | 67 | 134.2 | 45×45×3.2 | 1.44 | ||
TEC1-16112T125 | 12 | 67 | 137 | 45×45×3.1 | 1.26 | ||
TEC1-16115T125 | 15 | 67 | 188.4 | 45×45×3.0 | 1.08 |
Type Number | Couples | Imax(A) | Umax(V) | Qcmax ΔT =0 (W) | ΔTmax Qc=0 (℃) | Dimensions (mm) | (Ω) | (g) | ||
Th=27℃ | L | W | H | |||||||
TES1-01708T125 | 17 | 8 | 2.05 | 12 | 67 | 22 | 22 | 4.9 | 0.2 | 7 |
TES1-01702T125 | 17 | 2 | 2.0 | 4 | 67 | 11.5 | 11.5 | 4 | ||
TES1-01703T125 | 3 | 67 | 11.5 | 11.5 | 3.5 | |||||
TES1-01704T125 | 4 | 67 | 11.5 | 11.5 | 3.1 | |||||
TES1-01705T125 | 5 | 67 | 11.5 | 11.5 | 2.9 | 0.9 | ||||
TES1-1702T125 | 17 | 2 | 2.0 | 2.2 | 67 | 6.6 | 6.6 | 2.15 | ||
TES1-3202T125 | 32 | 2 | 3.87 | 4.31 | 67 | 8.2 | 8.2 | 2.2 | 1.3 | 2 |
TES1-03102T125 | 31 | 2 | 3.7 | 4.6 | 67 | 15 | 15 | 4.0 | 1.43 | 4 |
TES1-03103T125 | 3 | 7 | 15 | 15 | 3.5 | 0.95 | 4 | |||
TES1-03104T125 | 4 | 9.2 | 15 | 15 | 3.1 | 0.71 | 3 | |||
TES1-03105T125 | 5 | 11.5 | 15 | 15 | 2.9 | 0.57 | 3 | |||
TES1-04702T125 | 47 | 2 | 5.6 | 7 | 67 | 15 | 23 | 4.4 | 2.15 | 6 |
TES1-04703T125 | 3 | 10.5 | 15 | 23 | 3.5 | 1.44 | 5 | |||
TES1-04704T125 | 4 | 13.9 | 15 | 23 | 3.1 | 1.08 | 5 | |||
TES1-04705T125 | 5 | 17.4 | 15 | 23 | 2.9 | 0.86 | 4 | |||
TES1-06302T125 | 63 | 2 | 7.6 | 9 | 67 | 12.3 | 24.7 | 3.35 | 7 | |
TES1-06302T125 | 63 | 2 | 7.6 | 9.4 | 67 | 15 | 30 | 4.4 | 2.89 | 8 |
TES1-06303T125 | 3 | 14 | 15 | 30 | 3.5 | 1.92 | 7 | |||
TES1-06304T125 | 4 | 18.7 | 15 | 30 | 3.1 | 1.44 | 6 | |||
TES1-06305T125 | 5 | 23.4 | 15 | 30 | 2.9 | 1.15 | 5 | |||
TES1-07102T125 | 71 | 2 | 8.5 | 10.5 | 67 | 23 | 23 | 4.4 | 3.25 | 10 |
TES1-07103T125 | 3 | 15.8 | 23 | 23 | 3.5 | 2.17 | 9 | |||
TES1-07104T125 | 4 | 21.1 | 23 | 23 | 3.1 | 1.63 | 8 | |||
TES1-07105T125 | 5 | 26.3 | 23 | 23 | 2.9 | 1.3 | 7 | |||
TES1-11103T125 | 111 | 3 | 13.2 | 22 | 67 | 24 | 26 | 3.1 | 12 | |
TES1-11104T125 | 4 | 30 | 67 | 24 | 26 | 2.7 |
